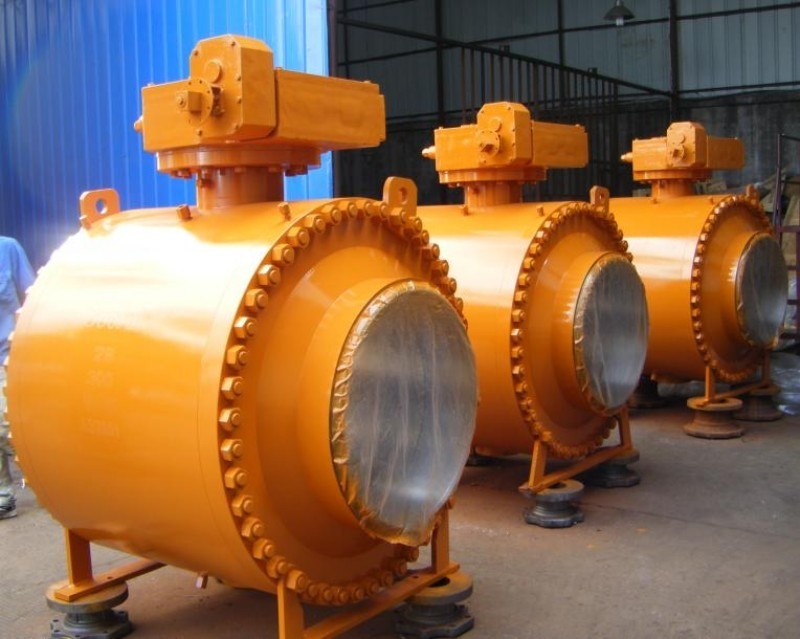

트리니온 타입 BW 연결 끝 측면 입구 볼 밸브

기본 정보
원래 장소: 중국
브랜드 이름: Coosai
인증: API6D,API607
모델 번호: Q47F
최소 주문 수량: 1PC
포장 세부 사항: 폴리우드 건
배달 시간: 2~15주
지불 조건: L/C,T/T
공급 능력: 매년마다 20000 PC
상세 정보
크기: NPS 2~60인치 압력: 150파운드 ~ 2500파운드
온도 범위: -196°C~300°C 낮은 온도, 정상 온도 및 높은 온도 바디 및 트림 재료: WCB,ASTM A105,ASTM A350 LF2,ASTM A182 F304 F304L F316/F316L/F51 F53 F55,ASTM A351 CF8 CF8M CF3M ASTM
시트 소재: PTFE, RPTFE, DEVLON, Molon, PEEK, 금속 좌석 본체 및 스템 씰링: 오링(FKM,FFKM NBR,FPM HNBR, VITON,EPDM, AFLAS), 스파이럴 와운드 가스켓(316SS+ 흑연) 패킹(흑연, PTFE)
하이 라이트:

bw 끝 옆 입구 공 밸브

,

트루니온형 측면 입구 볼 밸브

,

api 6d trunnion형 볼 밸브


제품 설명

부근 입구 트리니온형 볼 밸브 BW 끝







볼 밸브 유형 설계 및 제조 얼굴과 얼굴/끝과 끝 플랜지 크기 압력 온도 등급 검사 및 시험
스플릿 플랜지 볼 밸브 BS5351 ANSI B1610 ANSI B165 ANSI B1634 API6D
고정 플랜지 볼 밸브 API6D/API608 API6D ANSI B1647 ANSI B1634 API598



주요 자료

시체 재료 정비 재료 밀봉물질 가스켓/포고
WCB/LCB/CF8/CF8M/CF3/CF3M,ETC SS410, SS420, SS304, SS316, 등등 PTFE, RPTFE, PEEK, PPL, 등등 그래피트, PTFE, PPL 등등




설계 데이터

설계 표준: API 6D,DIN3357-1, EN12516-1

얼굴과 얼굴 표준: API6D, ASME B16.10, DIN3202

연결 표준: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

시험 및 검사 표준: API 6D,API 598

작업 온도: -196°C~610°C

연결 유형: RF,RTJ,FF,BW.BSPT,NPT

산성 환경:NACE MR0175



디자인 특징

1: 전체 또는 감소된 도어
2: 2개 또는 3개 부위 체구 구조
3: 더블 블록 & 블레드, 더블 격리 및 블레드 ((DIB-1&DIB-2)
4: 방화 안전 설계 (API 607)
5: 폭발 방지 시스템
6: 반 정적 설계
7: 자폐구조 완화
8: 피난 방출 테스트 (선택)



트루니온 장착 된 볼 밸브는 파이프라인 매체를 차단하거나 켜기 위해 150급에서 2500급, PN16~PN160, JIS 10K~JIS 20K의 다양한 종류의 파이프라인에 사용할 수 있습니다.그 중 작업 유형에는 벌레 기구가 포함됩니다., manul, pneumatic 또는 전기 actuators, 일반적으로 플랜지 연결, 그리고 butt 용접 끝 연결.





봉인 옵션

부드러운 좌석: 금속과 금속 오 링 밀폐

간단한 구조 신뢰할 수 있는 밀폐 가공에 적용 가능한 신뢰할 수 있는 밀폐 낮은 토크를 충족 고객의 높은

광범위한 응용 프로그램 낮은 비용. 미디어 조건 밀폐 신뢰성 및 낮은 토크 요구 사항

트리니온 타입 BW 연결 끝 측면 입구 볼 밸브 0



화재 안전 설계

코사이 볼 밸브는 100% 화재 안전 테스트를 통과합니다. 코사이 볼 밸브는 O 반지 밀폐와 금속 그래피트 나선 상처 밀폐를 통해 두 개의 밀폐 디자인을 적용합니다.PTFE 좌석 밀착제와 같은 비금속 물질, 가스켓, O 반지 밀폐, 고무 등이 손상 될 것입니다, 한편 금속 그래피트 나선 부착 밀폐의 외부 층은 2차 밀폐를 제공합니다. 부드러운 좌석이 화면되면,금속 좌석은 자동으로 내부 누출과 외부 누출을 효과적으로 제어 할 봄의 충동 아래 공과 함께 금속 밀폐를 형성합니다밸브 설계는 API 607, API 6FA, BS 6755, JB / T 6899 및 기타 표준에 완전히 일치합니다.

트리니온 타입 BW 연결 끝 측면 입구 볼 밸브 1



폭발 방지 스탠드:

줄기는 타원형 원형 어깨와 함께 볼에서 분리하여 만들어집니다. 다른 디자인은 요청에 따라 제공됩니다.



반 정적 장치:

스프링 플러스 그래피트 타입 반 정적 장치는 공, 줄기, 글랜드 플랜지 및 몸 사이에 적용됩니다. 모든 금속 구성 요소 사이의 전기 연속성을 유지하기 위해.그리고 가장 심각한 서비스 요구 사항보다 낮은 저항을 보장.



기름 주입 장치

DN150 (NPS 6) & 더 큰 경우 줄기와 밸브 좌석에는 밀폐 기름 주입 장치가 제공됩니다. DN125 & 더 작은 경우우리는 고객의 요구 사항에 따라 밀폐 지방 주입 장치를 제공할 수 있습니다O-링이 사고로 손상되면, 주입 밀폐 매개체가 밸브 좌석 링과 줄기 누출을 막기 위해 밀폐됩니다.

트리니온 타입 BW 연결 끝 측면 입구 볼 밸브 2





이중 격리 및 출혈 (DIB)

이중 피스톤 효과 좌석, 중간 압력, 하류와 하류, 그리고 몸의 구멍에서, 좌석 반지를 공에 밀어내는 결과 추진력을 만듭니다.이중 피스톤 효과 밸브 좌석 반지는 체내 구멍에서 과압의 축적을 줄이기 위해 구멍 압력 완화를 필요로합니다..

트리니온 타입 BW 연결 끝 측면 입구 볼 밸브 3



이중 블록 & 블레드 (DBB)

공이 닫힌 위치에 있을 때, 각 좌석은 업/다운 스트림과 몸무게 구멍 사이에 동시에 독립적으로 처리 매체를 봉쇄합니다.그것은 배수 및 환기 밸브를 통해 갇힌 구멍 압력 (DBB) 을 출혈 허용이중 차단 및 출혈 기능은 압력 하에서 밸브를 빨아 넣고 좌석의 밀폐가 제대로 있는지 확인 할 수 있습니다.

트리니온 타입 BW 연결 끝 측면 입구 볼 밸브 4









공은 크기 4 ′′ & 더 작은 trunnion 및 줄기에 의해 고정됩니다. 크기 6 ′′ & 더 큰 trunnion 판 지원

트리니온 타입 BW 연결 끝 측면 입구 볼 밸브 5









트리니온 타입 BW 연결 끝 측면 입구 볼 밸브 6



트리니온 타입 BW 연결 끝 측면 입구 볼 밸브 7

트리니온 타입 BW 연결 끝 측면 입구 볼 밸브 8
