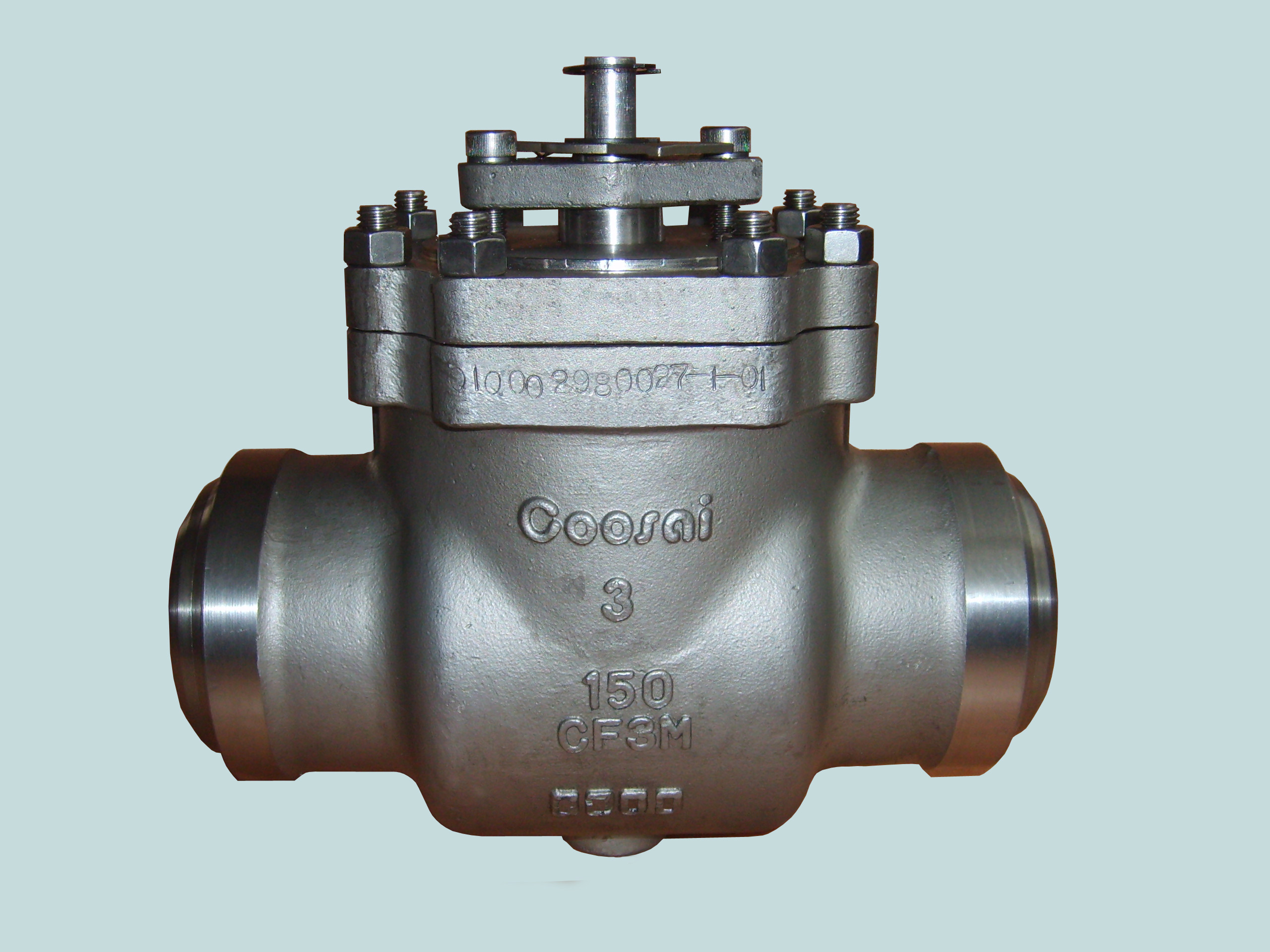

외부 누출을 줄이기 위한 통합 체 상단 입구 볼 밸브

기본 정보
원래 장소: 중국
브랜드 이름: Coosai
인증: API6D,API607
모델 번호: SQ41F,SQ47F,SQ341F,SQ347F
최소 주문 수량: 1PC
가격: 300USD
포장 세부 사항: 폴리우드 건
배달 시간: 2~15주
공급 능력: 매년마다 20000 PC
상세 정보
크기: NPS 2~48" 압력: 150파운드 ~ 2500파운드
온도: -196℃~610℃ 저온, 상온, 고온 몸체 및 정비: WCB,ASTM A105,ASTM A350 LF2,ASTM A182 F304 F304L F316/F316L/F51 F53 F55,ASTM A351 CF8 CF8M CF3M ASTM
시트 소재: PTFE, RPTFE, DEVLON, Molon, PEEK, 금속 좌석 본체 및 스템 씰링: 오링(FKM,FFKM NBR,FPM HNBR, VITON,EPDM, AFLAS), 스파이럴 와운드 가스켓(316SS+ 흑연) 패킹(흑연, PTFE)
운영: 렌치, 레버, 기어박스, 공압, 유압, 전기. 설계 특성: 주사기, 도형, 전체 뚫림, 감소 뚫림, 통합 몸체, 3 PC 볼 밸브, 측면 입구 디자인, 스플릿 몸체, 상단 입구 디자인, 금속과 금속 밀폐,
하이 라이트:

150파운드 상부 입구 밸브

,

48 인치 풀 보어 볼 밸브

,

일체형 축소공구 밸브


제품 설명

최상 입구 볼 밸브,온라인 유지보수 쉬우며,종합적인 바디 볼 밸브,온라인 교체 및 수리,외부 누출을 줄여





설계 데이터

설계 표준: API 6D,DIN3357-1, EN12516-1

얼굴과 얼굴 표준: API6D, ASME B16.10, DIN3202

연결 표준: ASME B 16.5, ASME B16.47, DIN 2543/4, ASME B 16.25

시험 및 검사 표준: API 6D,API 598

작업 온도: -196°C~610°C

연결 유형: RF,RTJ,FF,BW.BSPT,NPT

산성 환경:NACE MR0175



디자인 특징

1: 전체 또는 감소된 도어
2: 몸 전체 구조
3: 더블 블록 & 블레드, 더블 격리 및 블레드 ((DIB-1&DIB-2)
4: 방화 안전 설계 (API 607)
5: 폭발 방지 시스템
6: 반 정적 설계
7: 자폐구조 완화
8: 피난 방출 테스트 (선택)



공은 크기 4 ′′ & 더 작은 trunnion 및 줄기에 의해 고정됩니다. 크기 6 ′′ & 더 큰 trunnion 판 지원



이중 블록 & 블레드 (DBB)

공이 닫힌 위치에 있을 때, 각 좌석은 업/다운 스트림과 몸무게 구멍 사이에 동시에 독립적으로 처리 매체를 봉쇄합니다.그것은 배수 및 환기 밸브를 통해 갇힌 구멍 압력 (DBB) 을 출혈 허용이중 차단 및 출혈 기능은 압력 하에서 밸브를 빨아 넣고 좌석의 밀폐가 제대로 있는지 확인 할 수 있습니다.

외부 누출을 줄이기 위한 통합 체 상단 입구 볼 밸브 0

이중 격리 및 출혈 (DIB)

이중 피스톤 효과 좌석, 중간 압력, 하류와 하류, 그리고 몸의 구멍에서, 좌석 반지를 공에 밀어내는 결과 추진력을 만듭니다.이중 피스톤 효과 밸브 좌석 반지는 체내 구멍에서 과압의 축적을 줄이기 위해 구멍 압력 완화를 필요로합니다..

외부 누출을 줄이기 위한 통합 체 상단 입구 볼 밸브 1

화재 안전 설계

코사이 볼 밸브는 100% 화재 안전 테스트를 통과합니다. 코사이 볼 밸브는 O 반지 밀폐와 금속 그래피트 나선 상처 밀폐를 통해 두 개의 밀폐 디자인을 적용합니다.PTFE 좌석 밀착제와 같은 비금속 물질, 가스켓, O 반지 밀폐, 고무 등이 손상 될 것입니다, 한편 금속 그래피트 나선 부착 밀폐의 외부 층은 2차 밀폐를 제공합니다. 부드러운 좌석이 화면되면,금속 좌석은 자동으로 내부 누출과 외부 누출을 효과적으로 제어 할 봄의 충동 아래 공과 함께 금속 밀폐를 형성합니다밸브 설계는 API 607, API 6FA, BS 6755, JB / T 6899 및 기타 표준에 완전히 일치합니다.

외부 누출을 줄이기 위한 통합 체 상단 입구 볼 밸브 2

폭발 방지 스탠드:

줄기는 타원형 원형 어깨와 함께 볼에서 분리하여 만들어집니다. 다른 디자인은 요청에 따라 제공됩니다.

반 정적 장치:

스프링 플러스 그래피트 타입 반 정적 장치는 공, 줄기, 글랜드 플랜지 및 몸 사이에 적용됩니다. 모든 금속 구성 요소 사이의 전기 연속성을 유지하기 위해.그리고 가장 심각한 서비스 요구 사항보다 낮은 저항을 보장.

기름 주입 장치

DN150 (NPS 6) & 더 큰 경우 줄기와 밸브 좌석에는 밀폐 기름 주입 장치가 제공됩니다. DN125 & 더 작은 경우우리는 고객의 요구 사항에 따라 밀폐 지방 주입 장치를 제공할 수 있습니다O-링이 사고로 손상되면, 주입 밀폐 매개체가 밸브 좌석 링과 줄기 누출을 막기 위해 밀폐됩니다.

외부 누출을 줄이기 위한 통합 체 상단 입구 볼 밸브 3

봉인 옵션

부드러운 좌석: 금속과 금속 오 링 밀폐

간단한 구조 신뢰할 수 있는 밀폐 가공에 적용 가능한 신뢰할 수 있는 밀폐 낮은 토크를 충족 고객의 높은

광범위한 응용 프로그램 낮은 비용. 미디어 조건 밀폐 신뢰성 및 낮은 토크 요구 사항

외부 누출을 줄이기 위한 통합 체 상단 입구 볼 밸브 4



SQ41 상단 입구 볼 밸브

외부 누출을 줄이기 위한 통합 체 상단 입구 볼 밸브 5



주요 부품의 재료

아니 부속품 이름 소재 ASTM
1 몸체 A216 WCB/A105
2 좌석 고무 반지
3 좌석 반지 A182-F304
4 밀폐용 고리 PTFE
5 그래피트+F304
6 줄기 A276 410
7 밀폐 가스켈 PTFE
8 밸브 모트 A216 WCB/A105
9 포장 그래피트
10 포장선 A216 WCB
11 스터드 A193 B7
12 레버 A216 WCB
13 견과류 A194 2H
14 스터드 A193 B7





참고: 밸브 시리즈의 주요 부품 및 밀폐 표면의 재료는 다른 작업 조건과 고객의 특수 요구 사항에 따라 다릅니다.

외부 누출을 줄이기 위한 통합 체 상단 입구 볼 밸브 6



압력

(클래스)

명목 지름 플랜지 소켓 용접 & 스레드 연결

DN

(mm)

NPS

(중)

L D D1 D2 B f Z-Φ L1 핵무기 금지 조약 d
150 15 1/2 108 90 60 44 10 2 4-16 138 1/2인치 23
20 3/4 117 100 70 52 11 2 4-16 152 3/4인치 28
25 1 127 110 79.5 57 12 2 4-16 165 1" 35
32 140 115 89 67 13.5 2 4-16 178 11⁄4인치 43
40 165 125 98.5 73 15 2 4-16 190.5 11⁄2인치 49
50 2 178 150 121 92 16.5 2 4~19 216 2" 62
65 190.5 180 140 105 18 2 4~19 241 21⁄2인치 74
80 3 203 190 152.5 127 19.5 2 4~19 282 3" 90
300 15 1/2 140 95 67 44 15 2 4-16 140 1/2인치 23
20 3/4 152 115 83 52 16.5 2 4~19 152 3/4인치 28
25 1 165 125 89 57 18 2 4~19 165 1" 35
32 178 135 98.5 67 19.5 2 4~19 178 11⁄4인치 43
40 190.5 155 114.5 73 21.5 2 4-22 190.5 11⁄2인치 49
50 2 216 165 127 92 23 2 8~19 216 2" 62
65 241 190 149.5 105 26 2 8-22 241 21⁄2인치 74
80 3 282 210 168.5 127 29 2 8-22 282 3" 90
600 15 1/2 165 95 67 44 21.5 7 4-16 165 1/2인치 23
20 3/4 190.5 115 83 52 23 7 4~19 190.5 3/4인치 28
25 1 216 125 89 57 24.5 7 4~19 216 1" 35
32 229 135 98.5 67 28 7 4~19 229 11⁄4인치 43
40 241 155 114.5 73 29.5 7 4-22 241 11⁄2인치 49
50 2 292 165 127 92 32.5 7 8~19 292 2" 62
65 330 190 149.5 105 36 7 8-22 330 21⁄2인치 74
80 3 356 210 168.5 127 39 7 8-22 356 3" 90





SQ347 SQ347 상단 입구 공 밸브



외부 누출을 줄이기 위한 통합 체 상단 입구 볼 밸브 7

외부 차원

압력

(클래스)

명목 지름 크기
mm inc L D D1 D2 b f Z-φd
RF BW
150 150 6 559 559 280 241 216   2 8φ22
200 8 660 660 343 298.5 270   2 8φ22
250 10 787 787 407 362 324   2 12-φ25
300 12 838 838 483 432 381   2 12-φ25
350 14 889 889 534 476 412.8   2 12-φ29
400 16 991 991 597 540 470   2 16-φ29
450 18 1092 1092 635 578 533.4   2 16-φ32
500 20 1194 1194 699 635 584   2 20-φ32
600 24 1397 1397 813 749 692   2 20-φ35





압력

(클래스)

명목 지름 크기
mm inc L D D1 D2 f Z-φd
RF RJ BW
300 150 6 559 559 559 318 270 216 2 12-φ22
200 8 660 660 660 381 330 270 2 12-φ25
250 10 787 787 787 445 387.4 324 2 16-φ29
300 12 838 838 838 521 450.8 381 2 16-φ32
350 14 889 889 889 584 514.4 412.8 2 20-φ32
400 16 991 991 991 648 571.5 470 2 20-φ35
450 18 1092 1092 1092 711 628.6 533.4 2 24-φ35
500 20 1194 1194 1194 775 685.8 584 2 24-φ35
600 24 1397 1397 1397 915 812.8 692 2 24-φ41



압력

(클래스)



명목 지름

크기
mm inc L D D1 D2 f Z-φd
RF RJ BW
600 150 6 559 562 559 356 292 216 7 12-φ29
200 8 660 664 660 420 349 270 7 12-φ32
250 10 787 791 787 508 432 324 7 16-φ35
300 12 838 841 838 559 489 381 7 20-φ35
350 14 889 891 889 603 527 413 7 20-φ38
400 16 991 994 991 686 603 470 7 20-φ41
450 18 1092 1095 1092 743 654 533 7 20-φ45
500 20 1194 1200 1194 813 724 584 7 24-φ45
600 24 1397 1406 1397 940 838 692 7 24-φ51





압력

(클래스)

명목 지름 크기
mm inc L D D1 D2 f Z-φd
RF RJ BW
900 100 4 457 460 457 290 235 157 7 8φ32
150 6 610 613 610 381 317.5 216 7 12-φ32
200 8 737 740 737 470 393.5 270 7 12-φ38
250 10 838 841 838 545 459.5 324 7 16-φ38
300 12 965 968 965 610 533.5 381 7 20-φ38
350 14 1029 1038 1029 640 559 413 7 20-φ41
400 16 1130 1140 1130 705 616 470 7 20-φ45
450 18 1219 1232 1219 785 686 533 7 20-φ51
500 20 1321 1334 1321 855 749.5 584 7 20-φ54
600 24 1549 1568 1549 1040 902 692 7 20-φ67



압력

(클래스)

명목 지름 크기
mm inc L D D1 D2 f Z-φd
RF RJ BW
1500 100 4 546 549 546 310 241.5 157 7 8φ35
150 6 705 711 705 395 317 216 7 12-φ38
200 8 832 841 832 485 393.5 270 7 12-φ45
250 10 991 1000 991 585 482.5 324 7 12-φ51
300 12 1130 1146 1130 675 517.5 381 7 16-φ54
350 14 1257 1276 1257 750 635 413 7 16-φ60
400 16 1384 1407 1384 825 705 470 7 16-φ67



압력

(클래스)

명목 지름 크기
mm inc L D D1 D2 f Z-φd
RF RJ BW
2500 100 4 673 683 673 355 273 157 7 8φ35
150 6 914 927 914 485 368.5 216 7 8φ41
250 8 1022 1038 1022 550 438 270 7 12-φ54
300 10 1270 1292 1270 675 540 324 7 12φ67
300 12 1422 1445 1422 760 619 381 7 12-φ73
